JMTC-1組合測井儀

概述

      JMTC-1組合測井儀是一種多用途、高效率的組合測井儀。一次下井可以同時測得套管膠結阻尼、井溫、頂角、方位、自然伽瑪、單極電流等多個參數。

      JMTC-1組合測井儀裝有重力加速度傳感器和高精度磁場傳感器。通過這些傳感器測量出地球重力和磁場矢量在儀器坐標軸上的分量，計算出儀器的坐標系在大地空間坐標系的位置參數，得到鉆孔的空間取向（井斜，井斜方位）。進一步的數據處理就可以計算出鉆孔的彎曲率，偏心率，水平位移，垂距等參數。

      JMTC-1組合測井儀還集成了自然伽瑪和單極電流等測量參數。用來檢查地浸式開采鈾礦的篩管位置和套管損壞情況。

      JMTC-1組合測井儀通過孔底壓力參數的測量可以監測孔底出沙高度和全孔液位高度。為了提高出砂高度的測量精度，目前壓力參數測量的最大范圍是0～10MPa。使用時，當液位超過1000米，壓力測量輸出值會飽和，請?zhí)貏e注意。

      JMTC-1組合測井儀是在井下直接數字化測量的方法，測量結果在井下完成數字化，減少了信號傳輸受干擾的可能。是一種技術先進的測井儀器。

主要技術指標

1.   儀器電源：直流200V±20%，電流≤20mA

2.   膠結指數測量范圍：0～100%

3.   井溫測量范圍：0℃～85℃

4.   井溫分辨率：0.025℃

5.   井斜（頂角）測量范圍：0°～30°

6.   井斜測量精度：±0.1°

7.   方位測量范圍：0°～360°（地磁方位）

8.   方位測量精度：優于±4°（頂角1°～30°時）

9.   自然伽瑪傳感器：

      Ф23×80NaI晶體+GDB23光電倍增管

10. 自然伽瑪計數范圍：0-65000CPS

11. 自然伽瑪能量閥值：≥0.06MeV

12. 井下供電電極：Ф50×50mm

13. 電流測量范圍：0～5500μA

14. 孔底壓力測量范圍：0～10MPa

15. 孔底壓力測量精度：0.001MPa

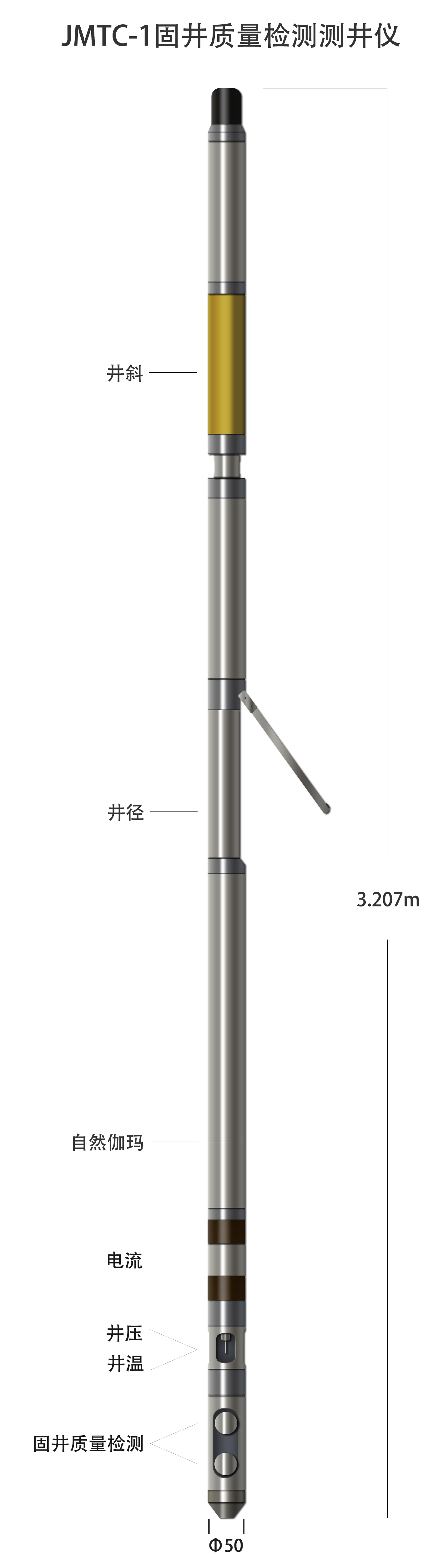

16. 儀器尺寸：Φ50×3207  mm

     （可拆分成兩節運輸，～1080+～2185）

17. 信號傳輸：改進型曼碼

18. 儀器耐壓：20MPa

19. 儀器耐溫：-10～85℃

20. 適用孔徑：60～300mm

21. 參數記錄零長：

      膠結指數：3020 mm

      井溫：2885mm

      井斜：1600mm

      單極電流：2726mm

      自然伽瑪：2541mm

      壓力：2825mm
