JMZD-2D密度組合測井儀

概述

      JMZD-2D型密度組合測井儀的密度測量部分包括一個伽瑪源及兩個高靈敏度閃爍探測器。伽瑪射線源通過準直器射出伽瑪射線，經巖層散射后到達探測器。探測器檢測到的信號經放大和甄別處理，得到了與巖石密度相關的有用信息，再經各類校準處理，計算出巖石的密度。

      JMZD-2D型密度組合測井儀還組合了聚焦電阻率參數（三側向）、自然電位參數、井徑參數及自然伽瑪參數的測量。該儀器可以用于石油、煤、氣等礦藏的勘探工作中，判斷巖性，測量地層孔隙度，還可以用來檢測生產井套管外的水泥固井質量。

主要技術指標

1.   儀器電源：+40mA @ 200V

2.   三側向電極：

      不銹鋼電極 聚焦電極長：2L=2×0.6m

      聚焦主電極長：L₀=0.06m

3.   自然電位電極： 鉛電極

4.   自然伽瑪探測器：NaI晶體

5.   散射探測器：NaI晶體

6.   長源距：400mm

7.   短源距：200mm

8.   測量參數及范圍：

      井徑：60~200mm；5%

      自然電位測量范圍：-1200 ~ +1200 mV；5%

      聚焦電阻率：1.2~1.2×10⁵Ωm；5%

      自然伽瑪：0~32768cps

      長源距：0~32768cps

      短源距：0~32768cps

      密度：1~3 g/ cm³；3%

9.   推靠壁推靠力：〉10kg

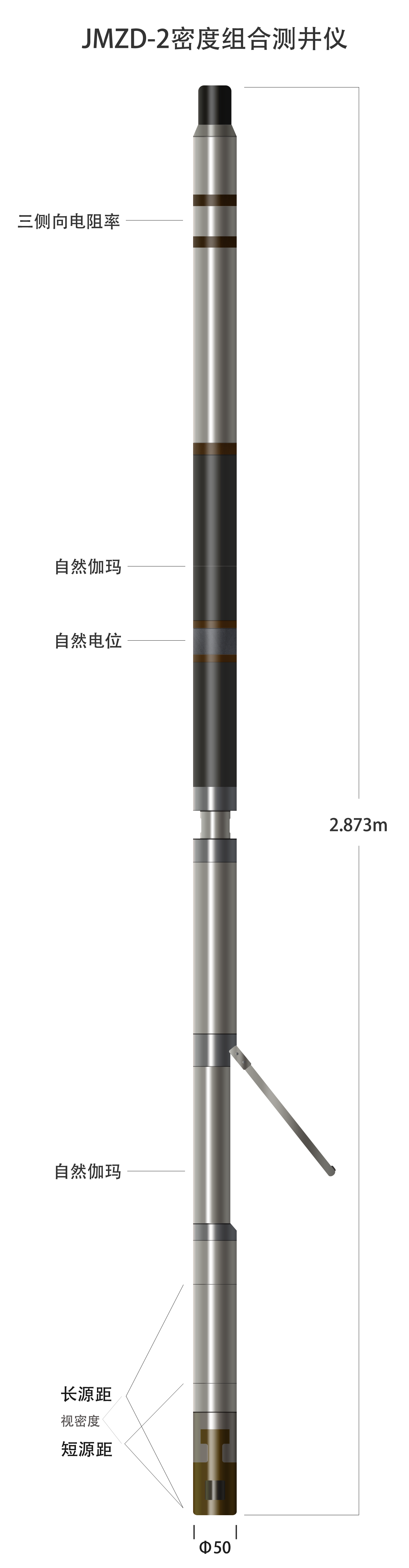

10.  儀器外徑：≤φ51mm

11.  儀器總長：3395mm

       上半段長度：1824mm

       下半段長度：1628mm

12.  使用環境：≤75℃，20MPa

13.  輸出信號：數字信號輸出，數據幀間隔40ms，各道數據采用平衡電平調制方式輸出，電平幅度±12V。
