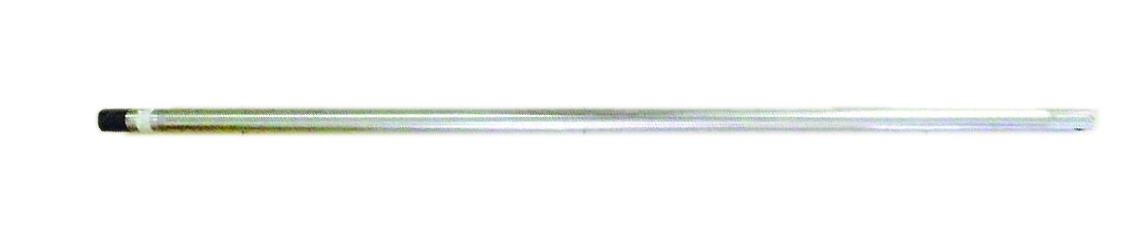

JMD-1密度測井儀

Outline

      密度測井主要用途是判斷巖性和求孔隙度。由于地層中煤等非金屬礦物的密度較小，因此密度測井是找煤及其它低密度非金屬礦物的好手段?？紫缎缘貙酉喈?dāng)于致密地層中巖石骨架的一部分被低密度的水、油、氣所占滿，其等效地層密度小于致密地層密度，所以密度測井資料可以求出地層孔隙度，通常還可以和其它孔隙度測井資料一起進行綜合解釋，判斷儲油、儲氣層位。

      JMD-1密度測井儀組合了一個自然伽瑪探測器。自然伽瑪探測器安裝在儀器上部，遠離伽瑪源，一次下井可以同時獲得多個測量參數。

Main Specifications

1.   儀器電源：直流200V±20%，≤40mA

2.   散射伽瑪探測器：NaI晶體+光電倍增管

3.   自然伽瑪探測器：NaI晶體+光電倍增管

4.   放射源：137Cs，3700MBq

5.   測量參數及范圍

      自然伽瑪：1-32768cps

      長源距計數率：1-32768cps

      短源距計數率：1-32768cps

      密度：1~3.0 g/cm3 ；精度3%

6.   儀器外徑：Ф40mm

7.   儀器總長：1706  mm

8.   使用環境：≤90℃，30MPa

9.   參數記錄零長

      自然伽瑪：312 mm

      長源距：1506 mm

      短源距：1606 mm

      補償密度：1556 mm

10.  輸出信號：二進制雙極性碼
