JJX-4 垂直/水平位移測斜儀

Outline

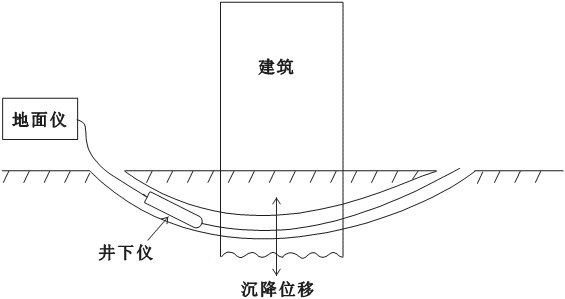

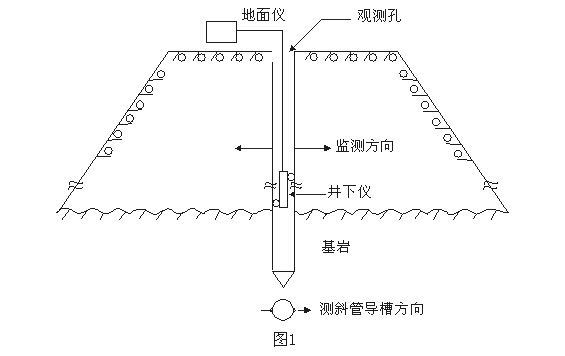

   JJX-4C（垂直）/JJX-4S（水平）位移測斜儀用于巖土地基垂向/水平位移監測。廣泛用于水利工程、礦山建設、港口建設及城市建設中。還可以用在山體邊坡位移的監測，為地質災害預報提供信息。儀器采用重力加速度傳感器，通過監測觀測孔的斜度變化來分析計算地基的垂直/水平位移變化。具有靈敏度高、觀測準確、使用方便等特點。

Main Specifications

   ● 位移測量范圍： 0～±130mm /500mm，即傾斜角度測量范圍 0～±15°
   ● 分辨率：0.01mm/500mm，即傾斜角度 4＂
   ● 精  度：0.025%F.S，
   ● 測斜導管規格：φ60 ～ φ100mm
   ● 觀測孔垂直深度：＜120m(1.2MPa)
   ● 導輪間距：500mm
   ● 電纜：φ10.5mm×30（標配）4芯電纜
   ● 井下儀尺寸：φ34×800mm， 井下儀重量 ≤ 3kg
   ● 井下儀供電：12V   250mA
   ● 地面儀外形尺寸： 300×250×180mm(長×深×高) ，地面儀重量＜5kg
   ● 地面儀適用溫度： -20℃～+50℃
   ● 地面儀電源 ：12V   7Ah
   ● 地面儀充電電源：12V  1000mA
   ● 測量方式：液晶屏顯示數字直讀
   ● 通訊接口：USB
