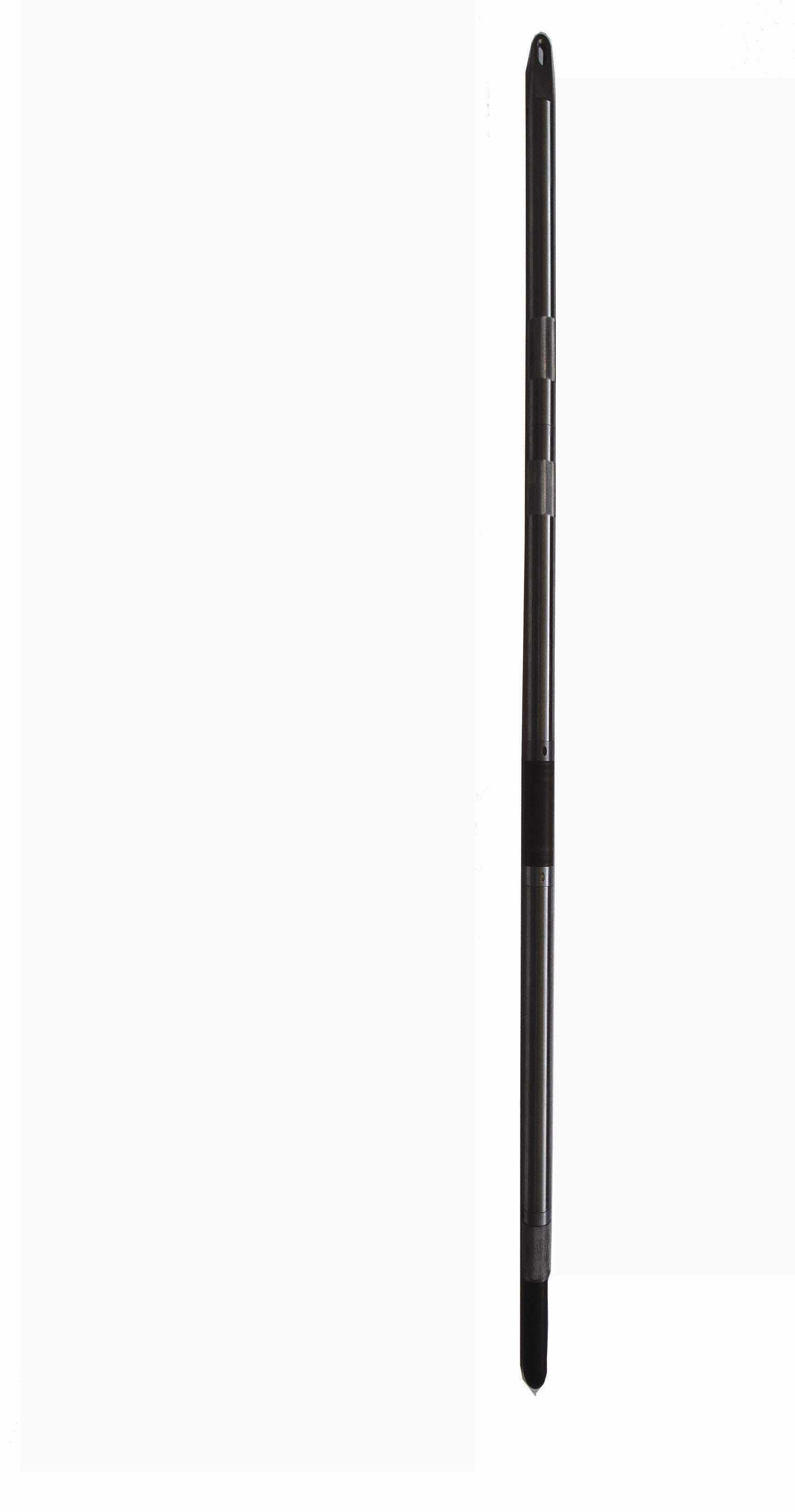

KXP-4D-Q Omni-directional Inclinometer

Outline

KXP-4D-Q Omni-directional Inclinometer是適用于非磁性或弱磁性地區使用的全方位鉆進方向檢測儀器?？捎糜诘刭|(zhì)、石油、煤田等行業在鉆探過程中指導鉆進、檢測成孔質量。在水利建設、公路、鐵路、橋梁、遂道等基礎工程鉆孔中也能應用。

本儀器采用了現代先進技術的傳感器和數字處理技術，以遙控測量方式完成鉆孔頂角及方位角的測量。有著測量精度高，儀器操作簡便，不需維護，高可靠性，應用領域廣泛等顯著特點。

Main Specifications

1.   適用鉆孔深度：垂直1500米，耐水壓15MPa

2.   適用鉆孔溫度：0~75℃

3.   適用鉆孔直徑：不小于ф40mm

4.   測量參數：頂角0°~  180°；方位角0~360o

5.   方位角測量精度：4o （60°≤頂角 ≤120°）；其余：不大于 5°；分辨率0.01o

6.   頂角測量精度：±0.1°（45°≤頂角 ≤135°）；其余：不大于±0.3°；分辨率0.01o

7.   測量方式：點測；通過手持機遙控測量并記錄傾角和方位角。

8.   深度設定范圍：0~9999米

9.   可測點數：1～99

10.   內置電源：免維護可充電鋰電池，充足后可連續工作30小時以上

11.   井下儀外形：ф30×1090mm

12.   井下儀凈重：小于4kg

13.   井下儀充電器：專用鋰電池充電器。
